Bordmonitor 4:3 / 16:9

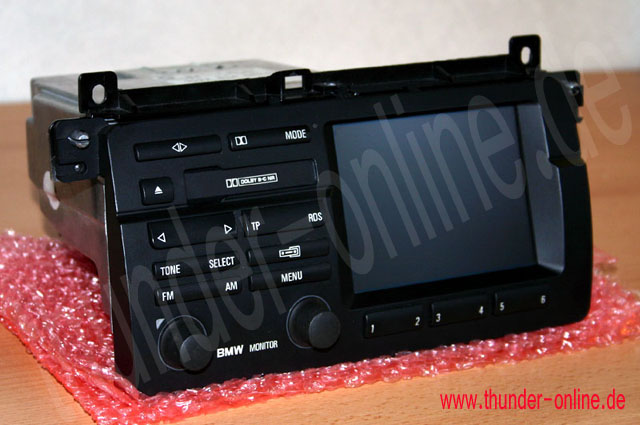

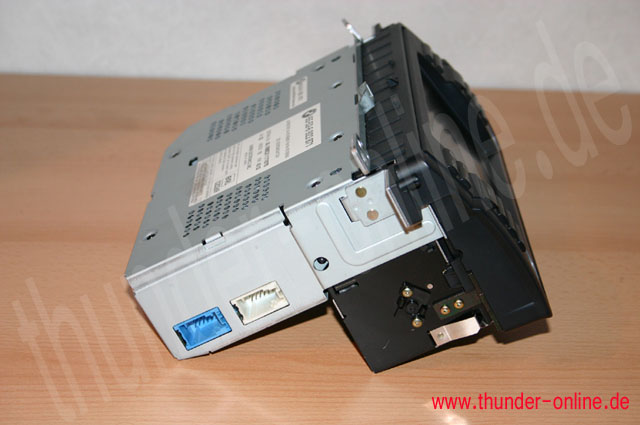

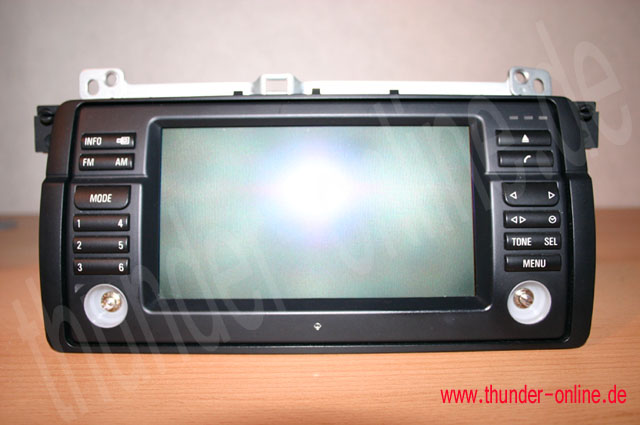

Bordmonitor 4:3 - Die Ebaypreise liegen zwischen 200-300 Euro	Bordmonitor 16:9 - Hinter dem Bildschirm liegt je nach Ausstattung ein Kassettenfach oder ein CD-Laufwerk. 16:9-Bildschirme mit einem Kassettenfach bekommt man bei Ebay schon für 500 Euro, ist man aber auf ein CD-Laufwerk angewiesen kommt man nicht unter 700-800 Euro davon

Je nach Geschmack und Kapital kann man sich ein 4:3 oder das größere und harmonischere wirkende 16:9 Bildschirmsystem verpflanzen. Aus finanziellen Gründen musste anfangs bei mir ein 4:3 herhalten, das schöne ist aber das ein Wechsel relativ unproblematisch und ohne codieren möglich ist. Das ganze ist plug&play-fähig, nur der Ausbau gestaltet sich ein wenig fummelig, da normalerweise ein Spezialschlüssel  nötig ist. Aber mit ein wenig Geschick ist der Ausbau auch so möglich. Eine gute Anleitung zum Ausbau des 4:3-Bordmonitors findet man auf der BMW-Treff Seite. Link

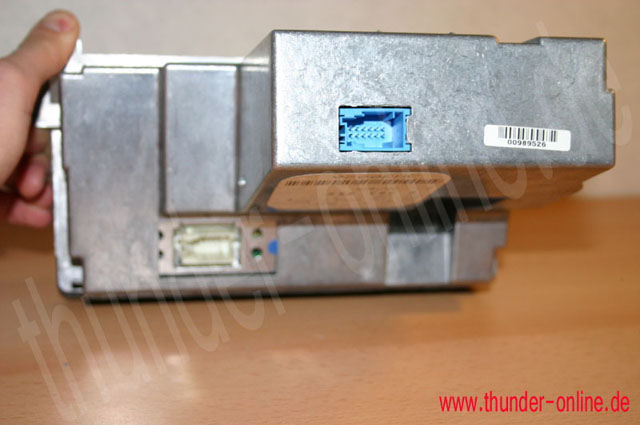

Pinbelegung Weiß/Blauer Anschlussstecker

Stecker Weiß am Bordmonitor
  1 Videosignal rot
  2 -----
  3 Videosignal grün
  4 -----
  5 Videosignal blau
  6 -----
  7 Braun rot Gesteuerte Masse aus Videomodul
  8 Kl.30
  9 -----
 10 -----
 11 -----
 12 Lcd Steuerkontrolleitung zu Stecker blau Pin 12

Stecker Blau am Bordmonitor

  1 grau rot 58g aus Lichtmodul
  2 Braun Masse
  3 blau schwarz Tapesignal Audio L+
  4 blau braun Tapesignal Audio L-
  5 ----
  6 weiß grau gelb I Bus
  7 Kl.30
  8 ----
  9 gelb braun Tapesignal Audio rechts -
 10 gelb schwarz Tapesignal Audio rechts +
 11 violett weiß Kl. R
 12 schwarz LCD Steuer und Kontrolleitung zu Stecker weiß Pin 12
